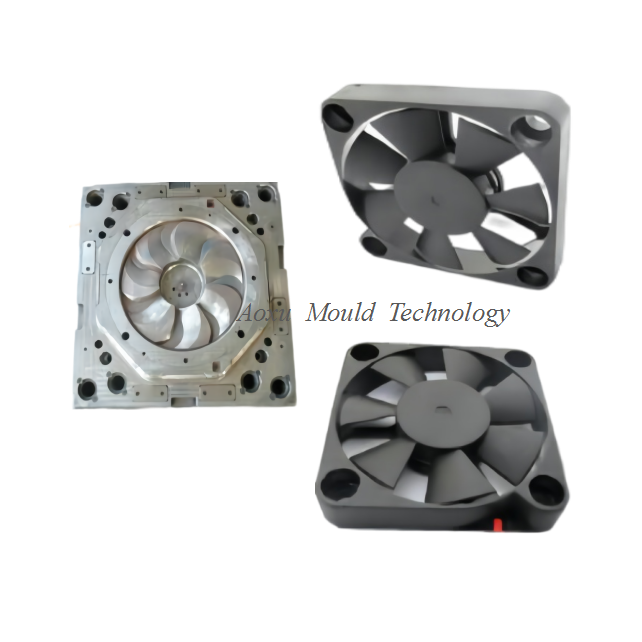

자동차 부품 라디에이터 냉각 팬 금형
금형 정보
상품명 : 자동차 부품 라디에이터 냉각 팬 몰드
제품 재질 : PA
코어 및 캐비티 스틸 : 718
강철 경도: HRC34-38
금형 표준: DME
캐비티 번호: 1
주입 시스템 : Point Gate
이젝터 시스템: 이젝터 핀
주기 시간: 40S
툴링 리드타임 : 60일
금형수명 : 800,000shot
자동 냉각 팬 금형 설계의 요점
우선 플라스틱 팬 블레이드의 핵심은 동적 균형을 유지하는 방법이므로 가공 정확도가 매우 중요합니다. 금형의 가공 정밀도는 이후 제품의 품질과 정확성을 결정합니다. 금형의 가공 정밀도가 제품 설계와 일치하지 않으면 금형 수리 비용이 많이 들고 원자재가 낭비됩니다. 또한 금형의 설계 단계에서 규정된 플라스틱 재료의 수축률에 따라 금형의 인장 각도를 충분히 고려해야 좋은 탈형 효과를 얻을 수 있습니다. 팬 블레이드 구조로 인해 벽 두께가 균일하지 않으며 금형 설계 엔지니어는 금형에 디자인을 판매하지 않는 것을 고려해야 합니다. 마지막으로 플라스틱 팬을 설계할 때 보강재의 설계를 고려해야 합니다.
