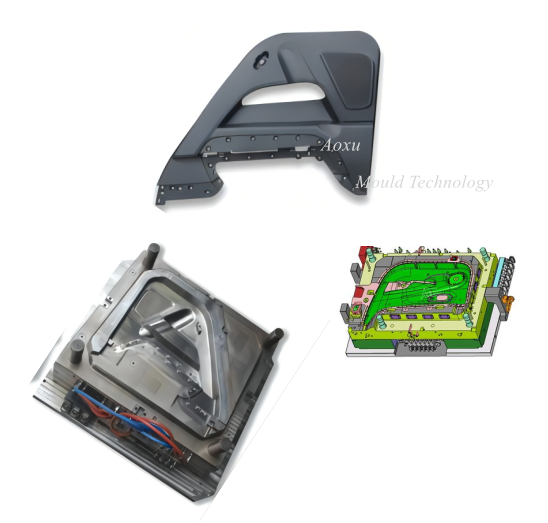

도요타 자동차 도어 패널 자동차 부품 금형
형 이름:Toyota 차문 패널 형
유형: 자동차 사출 금형
코어 표면 마감: 600# 사포 연마
생산 재료: PP EPDM
캐비티 표면 마감: 패턴 마무리
캐비티 수: 1x1
핵심 재료: LKM 738H
몰드 베이스 스틸: 1045
게이팅 유형: 밸브 게이트 및 에지 게이트
캐비티 재료: LKM 738H
배출 시스템: 이젝터 핀 이젝터 블록 리프터
슬라이더 및 리프터 재료 열처리 H13
T1의 리드 타임: 60일
금형 수명: 300,000 사이클
자동차 도어 패널은 자동차 인테리어 부품의 중요한 부분 중 하나입니다. 그들은 자동차 문 안쪽에 있습니다. 이 사례는 자동차 도어 패널 사출 금형의 디자인 포인트와 경험을 설명하기 위해 사용되는 자동차의 왼쪽 후면 도어 패널입니다.
자동차 도어 패널의 재질은 PP EPDM이며 수축률은 일반적으로 1.011입니다. EPDM 고무는 오존, 열 및 풍화에 대한 저항성이 우수하며 도어 패널의 탄성을 향상시킬 수 있습니다. 도어 패널의 외부 치수는 880 × 670.4 × 105.6mm입니다.
부품 금형 제어 품질을 어떻게 자동화합니까?
1. 금형 재료 Q/C
- 금형강 검사(경도, 결함검출)
- 금형 표준 예비 부품 검사(경도, 크기, 결함 검사)
2. 공정 Q/C를 만드는 금형
도어 패널의 설계 확인(부품 설계, 금형 설계, 금형 엔지니어링 도면)
2D 도면에 따라 가공 후 금형의 각 부분 크기 확인
금형 테스트(금형 작동 상태 확인)
3.확인
자동차 부품 금형 배송 전에 고객의 요구 사항을 다시 확인하십시오.
