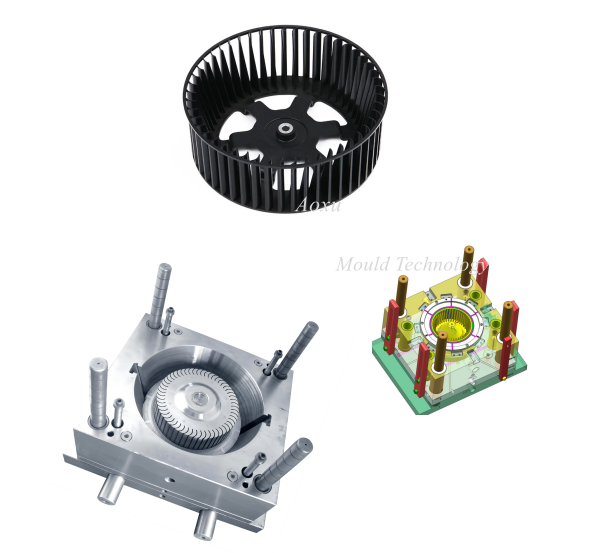

PP 플라스틱 원심 팬 몰드
Mould Name: 원심 팬 몰드
제품 크기: 120x120x80mm
형 크기: 350x350x400mm
금형 캐비티 번호: 1 캐비티
주입 시스템: 핫 러너 3 팁 게이트
금형 무게: 500KG
적합한 기계: 180T
형 강철 물자: H13
보증: 1,000,000
소성 물질: PP 20% 활석
주기 시간: 30초
T1 시간: 45일
원심 팬 몰드 디자인 방법
우수한 설계는 금형 품질 검증의 핵심입니다. 원심 팬 금형 설계를 잘 수행할 수 있는 사출 금형 제조 인력은 제조 비용을 절감하고 금형 테스트 후 유지 보수 작업을 피할 수 있습니다.
플라스틱 제품 검사
고객이 제공한 제품 도면이든 AOXU Mould에서 만든 제품 도면이든 상관 없습니다. 금형 설계자는 설계 작업을 시작하기 전에 다음과 같은 세부 사항을 확인합니다.
재료의 수축이 충분히 공정한가,
기존 제품 디자인에서 모션이 가능한지,
드래프트 각도가 제품을 방출하기에 충분히 큰지,
제품의 리브가 수축의 흔적을 피할 수 있을 만큼 좋은가,
제품이 캐비티에 달라붙는지 여부 h 입구 표면에 용접이 생성되었으므로
최고의 환기구 등은 어디에 있습니까?
몰드플로우 분석
Moldflow 및 기타 고급 소프트웨어 감지와 동시에 최상의 게이트 위치를 찾으십시오. 사출 금형의 3D 설계. 제품 문서를 실수 없이 확인한 후. 그런 다음 금형 구조 엔지니어가 작업을 시작했습니다. 엔지니어가 프로젝트를 담당합니다. 우리는 제품의 설계 출력이 고객 요구 사항을 충족하는지 확인합니다. 일반적으로 유럽 고객은 Hasco 표준에 따라 설계하고 미국 고객은 DME 표준을 선택하며 대부분의 국내 고객은 LKM 표준을 선택합니다.
2D 디자인
Centrifugal Fan Mold 구조 설계가 완료되면 부품 도면 및 조립 도면을 그리는 2D 설계자가 있습니다. 하나는 기술자용이고 다른 하나는 고객용입니다. 우리는 제조 공정에 배치된 모든 부품이 고객 유지 보수를 용이하게 하기 위해 컴퓨터 설계의 세부 사항에 따른다는 것을 보증합니다.
